Теплообменное оборудование и колонные аппараты

Погружные теплообменные аппараты из фторполимеров

Погружные теплообменники из фторполимеров — это оборудование с уникальными антиадгезионными характеристиками, полностью защищенное от коррозии. Благодаря пристенному теплообмену минимизируются тепловые потери, что делает работу устройства максимально эффективной. Такие аппараты незаменимы при эксплуатации в агрессивных средах и при высоких требованиях к чистоте процессов. Мы предлагаем как стандартные модели, так и уникальные решения, спроектированные специально под нужды вашего производства.

Это оборудование востребовано в химической, фармацевтической и пищевой промышленностях, а также для электрохимической и химической обработки материалов. Использование фторопласта в конструкции обеспечивает отличную электроизоляцию, что повышает эффективность оборудования в жидкостных средах.

В зависимости от задачи заказчика, теплообменники могут оснащаться трубками из разных фторполимеров с диаметрами, рассчитанными на рабочее давление от 0,1 до 1,0 МПа.

Оборудование доступно в различных моделях, которые могут отличаться по форме корпуса, материалу, количеству и диаметру трубок, а также по общей длине и площади теплообмена.

Основные компоненты:

дополнительные элементы, такие как планки жесткости и каркас, разрабатываются по запросу клиента

Теплобменные аппараты изготавливаются в нескольких исполнениях:

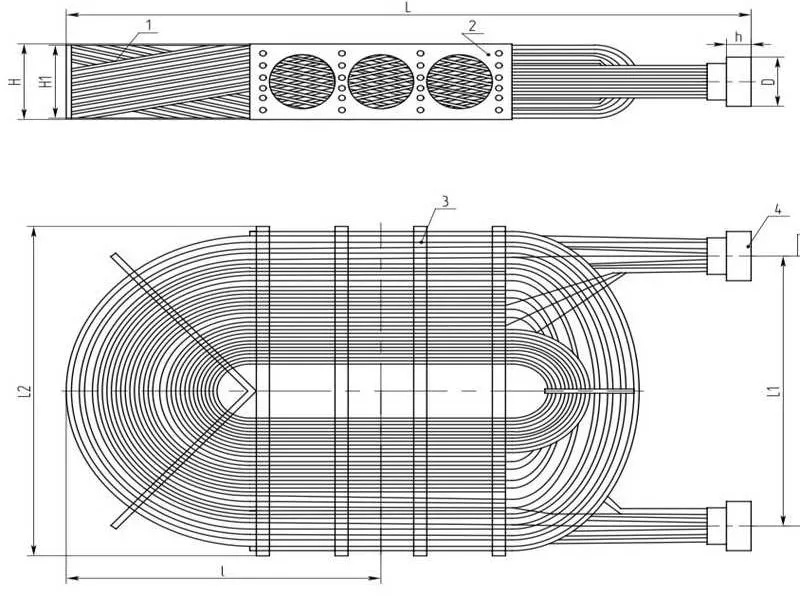

Теплообменный аппарат первого исполнения

Аппарат — общего назначения; может применятся в колонах концентрирования азотной кислоты, ректификации хлормасла, отбелочных колонах для получения концентрированной азотной кислоты и т.д. в качестве встроенного тепломассообменного элемента (холодильника-дефлегматора, нагревателя, сетчатой тарелки и пр.) Аппарат обеспечивает проведение процессов абсорбции в изотермическом режиме, отвод избытка жидкой фазы из области контакта, а также уменьшает унос жидкости из колоны.

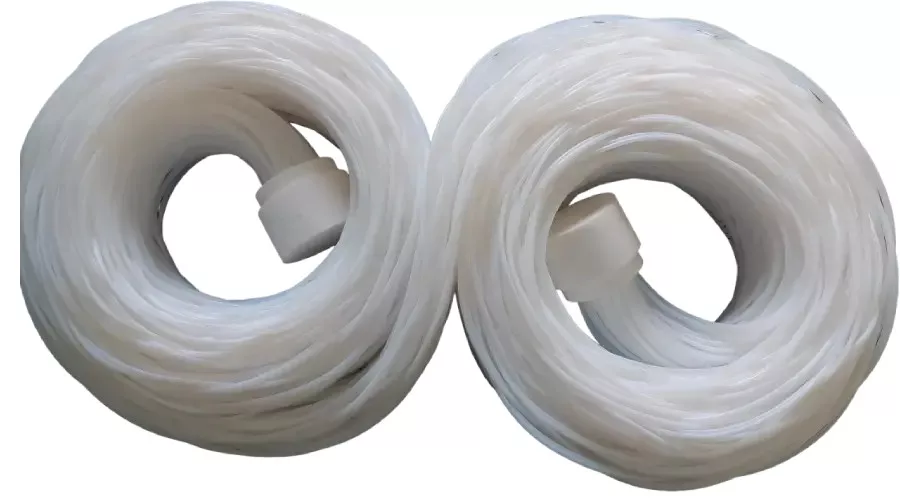

Теплообменный аппарат второго исполнения


Предназначен для охлаждения или нагрева коррозионных растворов в емкостных аппаратах открытого типа. Применяются в качестве холодильников ванн анодирования и аммиакатного цинкования, нагревателей ванн хромирования, холодильников к сборникам серной кислоты.

Аппарат состоит из гибкого трубного пучка 1, металлических штуцеров (12Х18Н10Т) 2 с резьбой для подсоединения к подводящим коммуникациям.


Теплообменный аппарат четвертого исполнения

Предназначен для нагрева или охлаждения коррозионных растворов в емкостях открытого и закрытого типов (нагревателях ванн сернокислотного раствора).

Данный аппарат исполняется с номинальной площадью теплообмена 6.3; внутренний диаметр трубки 3х0,4 мм.; количество трубок от 151шт.; масса аппарата не более 15 кг.

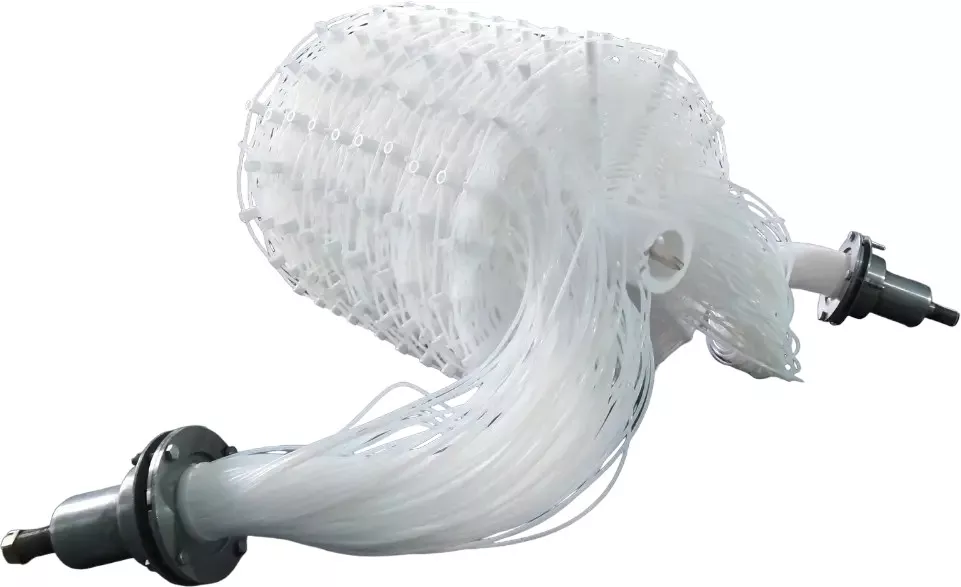

Теплообменный аппарат пятого исполнения

Предназначен для нагрева, охлаждения или конденсации коррозионных сред. Применяется в качестве конденсатора паров фосфорной кислоты (пары — в межтрубном пространстве), холодильника к сборнику серной кислоты, холодильника азотной кислоты.

Аппарат включает в себя плоский жесткий V-образный трубны пучок 1, вваренный в трубные решетки 3. Трубный пучок выполнен в виде плоских кос, разделенных дистанционными фторопластовыми вставками 2.


Кожухотрубчатые теплообменники с применением фторполимеров

Кожухотрубчатые теплообменники с применением фторполимеров разработаны для работы в агрессивных средах. В зависимости от задач заказчика, агрессивная среда может находиться как внутри трубок, так и в межтрубном пространстве. Эти аппараты являются идеальной альтернативой теплообменникам из графита, титана и других устойчивых к агрессивным средам материалов.

Оборудование активно используется для нагрева и охлаждения в процессах травления, гальваники, хромирования, никелирования, анодирования и многих других.

Конструкция включает:

Также возможна сборка систем из нескольких теплообменников с дополнительной обвязкой. Наши аппараты находят широкое применение на производственных линиях, где ранее использовалось зарубежное оборудование, но теперь стали доступны более надежные и долговечные решения с улучшенной ремонтопригодностью.

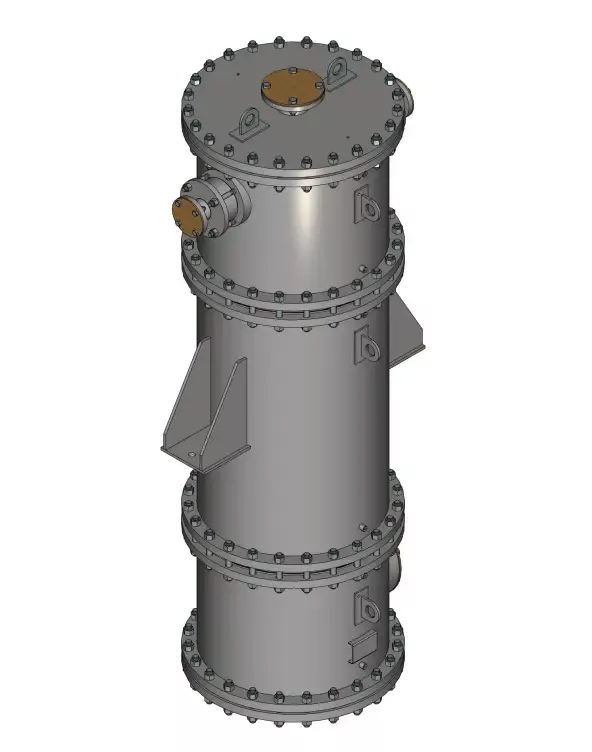

Предназначены для конденсации парогазовых смесей, коррозионных растворов с высокими агрессивными средами, где предъявляются повышенные требования к чистоте готовой продукции. Может использоваться как испаритель или холодильник.

Детали, соприкасающиеся с агрессивной средой, изготовлены из коррози-онностойких материалов.

Аппарат представляет собой вертикальный цилиндрический корпус, состоящий из модулей (царг), фторопластовых трубных пучков и деталей уплотнения трубных решетках пучка в корпусе аппарата, а также нерегулярной насадки—кольца Рашига.

Материал корпуса изготовлен из стали. В зависимости от технологического процесса, внутри может быть футерован полимерными материалами.

Материал трубок — фторопласт 4Д.

Материал колец Рашига — фторопласт 4
